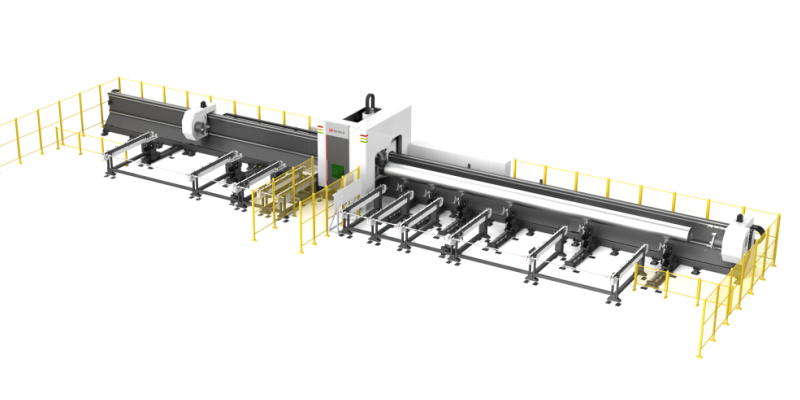

TP12036M
三卡盤重載激光切管機
  • 產品配置
  • 性能參數
  • 產品視頻
  • 在線咨詢

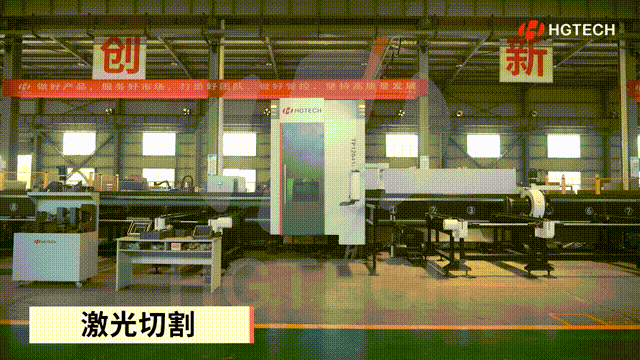

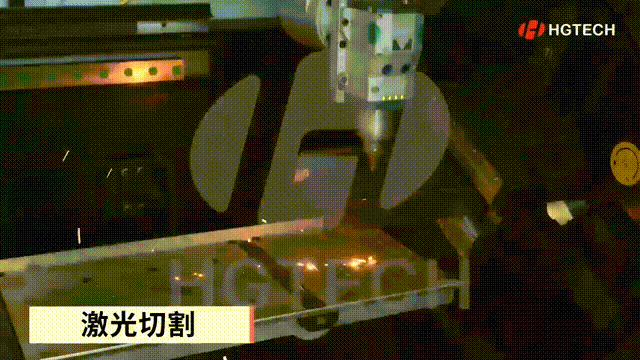

集數控技術、激光切割、精密機械于一體,可實現多種金屬切割

集數控技術、激光切割、精密機械于一體的高新技術產品,不僅用于碳鋼管、不銹鋼管、鋁合金管(方管、圓管、OB管) 等金屬管材切割、而且用于角鐵、槽鋼(U 型、C 型)、H型鋼等金屬型材的切割。


三卡盤切割,同時實現長料工件切割和零尾料切割

采用卡盤側掛式結構,電機齒輪齒條驅動,三卡盤切割,不僅能實現長料工件切割(傳統兩卡盤切長料工件時,切割時由于管材甩動影響切割精度),而且可以實現零尾料切割。


性能參數

TP12036M  性能參數
型號 TP12036M 三卡盤重載激光切管機
產品優勢 高效高精度重型管材切割
加工材料類型 圓管、方管、橢圓管、工字鋼、H型鋼、角鐵、槽鋼等
加工材質 碳鋼、不銹鋼、鋁合金
加工圓管直徑范圍 φ20-φ360mm
加工方管邊長范圍 □20-□360mm
管材最大上料長度 6000-12000mm(可選配15m)
管材最大下料長度 0-12000mm(可選配15m)
最大單管重量 1200Kg(100kg/m)
激光功率范圍 6000W-20000W
激光切割厚度 碳鋼3mm-30mm;不銹鋼3mm-30mm
可加工坡口(選配) ±45°坡口
上下料形式 自動上料+自動下料
工作行程(機床) Y軸 0~13000mm
X軸 0~800mm
Z軸 0~500mm
XY定位精度 ±0.05mm/m
XY重復定位精度 ±0.02mm
最大定位速度 60m/min
最大轉速 45r/min
相數/電源額定/電壓頻率 3/380V/50Hz , 電壓波動<10%
總電源防護等級 IP54
工作空氣氣源 0.5~0.8MPa
機床尺寸(參考) 長29m X 寬5.2m X高 3.6m
